Подлинная инструкция по использовании предусмотрена для изучения с основою работой и структурою платы гальванической развязки УАИЦ 687253.015,включает описание, правило работы, порядок включения в работы, функциональные особенности и другую информацию, нужную для правильного обслуживания вышеуказанной платы и рассчитано на технический персонал, прошедший специальную подготовку. При изучении принципа работы платы гальванической развязки дополнительно следует руководствоваться схемой электрической принципиальной платы гальванической развязки.

Назначение изделия.

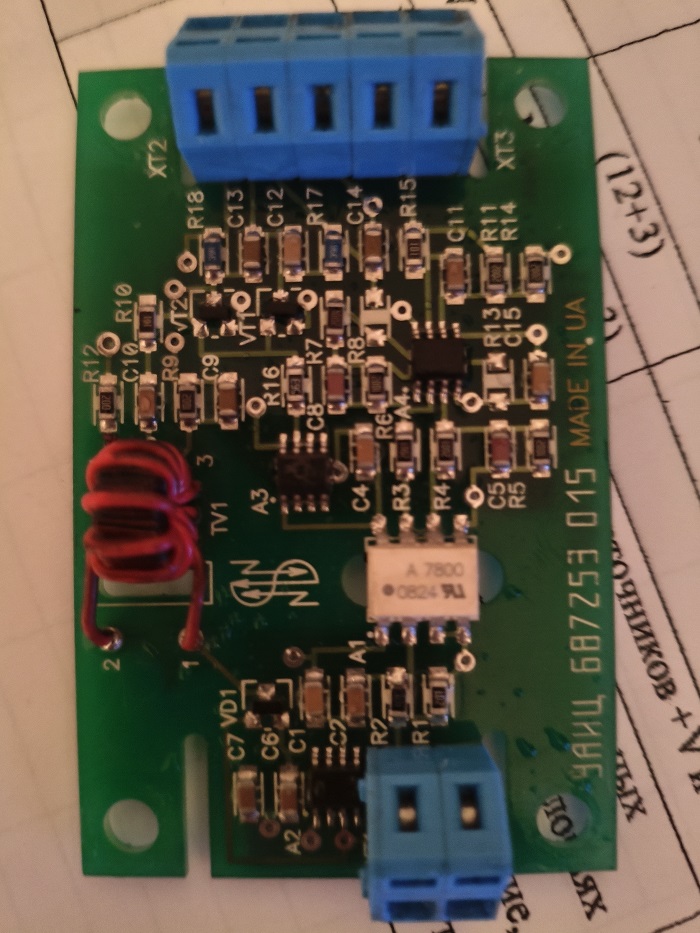

 Плата гальванической развязки предназначена для гальванической развязки аналоговых сигналов. Состав изделия. Плата гальванической развязки состоит из узла гальванической развязки и источника питания. Устройство и работа. Работа платы гальванической развязки. Источник питания содержит;генератор на транзисторах VT1,VT2 трансформатор Т1 выпрямитель VD1 И стабилизатор А2. Узел гальванической развязки аналогового сигнала содержит; потенциальный разделитель аналогового сигнала микросхема А1 согласующий усилитель А4.1 А4.2 и стабилизатор А3. Генератор источника питания вырабатывает переменное напряжение прямоугольной формы, которое через трансформатор Т1 выпрямитель VD1 и стабилизатор А2 обеспечивает напряжением питания 5В A1. Вторая половина микросхемы A1 получает питание 5В от стабилизатора А3. Входной сигнал поступает через клеммы  ХТ1 на вход микросхемы А1 преобразуется в цифровой сигнал и в цифровой форме передается по оптронной связи на вторую половину микросхемы А1 где происходит восставленные исходного сигнала. Тактовая Частота выборки микросхемы А1 составляет 400 килогерц, коэффициент передачи 8. Сигнал с выхода А1 усиливается А4. Усилитель А4.2 снабжен дополнительным резистором R14 для задания смещения нулевого уровня выходного сигнала. Основные технические характеристики платы гальванической развязки приведены. в таблице 1.

Технические характеристики.
